Mi a különbség az ACP lap és az ACP panel között?

Amikor panelrendszereket határoznak meg burkoláshoz, jelzésekhez vagy belső kialakításhoz, az építészek és a beszerzési csapatok rendszeresen találkoznak a feltételekkel. ACP lap és ACP panel . Bár mindkét rövidítés ugyanazokat a betűket használja, lényegesen eltérő következményekkel jár a termékformátumra, a gyártási módra és az alkalmazási körre vonatkozóan. Ennek a megkülönböztetésnek a megértése fontos, mielőtt kiválasztaná a Többfunkciós A2 B1 PE alumínium kompozit panel (ACP) gyártósor , mert a választott terméksornak meg kell egyeznie azzal a termékkategóriával, amelyet méretben gyártani kíván. Ez a cikk tisztázza a terminológiát, elmagyarázza a két termékformát elválasztó műszaki előírásokat, és bemutatja, hogy a modern gyártóberendezések – beleértve a tűzálló A2-es és B1-osztályú vonalakat is – hogyan szólítják meg egyszerre mindkét piacot.

Az ACP-lap és az ACP-panel meghatározása: A fő megkülönböztetés

Az építőanyag iparban, ACP lap a nyers, feldolgozatlan kompozit anyagra vonatkozik, amint az a gyártósorról jön le – egy folyamatos tekercs vagy lapos vágott lemez, amely két alumíniumrétegből áll, amelyek egy maganyaghoz vannak kötve (PE, FR ásvány vagy A2 nem éghető töltet). A lap az alapanyag. An ACP panel Ezzel szemben egy gyári egység, amelyet vágtak, elvezettek, hajtogattak, és visszahúzó- vagy keretrendszerekkel szerelték fel, így közvetlenül az épület homlokzatára vagy belső aljzatára szerelhető. A gyakorlati beszerzési nyelven a későbbi gyártáshoz vásárló vevők általában "AKP lapot" adnak meg, míg azok, akik beépítésre kész függönyfalakat vásárolnak, "ACP panelt" adnak meg.

A mag anyagának osztályozása a legkövetkezményesebb specifikáció bármelyik termékformában. A szabványos PE-maglemezek az EN 13501-1 szerint C vagy D éghetőségi osztályba tartoznak; B1-osztályú tűzálló ACP eléri a B vagy jobb osztályt (korlátozott éghetőség); és A2-es fokozatú nem éghető ACP eléri az A2 osztályt, ami azt jelenti, hogy az anyag elhanyagolható mennyiségű tüzelőanyagot ad a tűzben. A legtöbb európai, közel-keleti és ázsiai piacon a szabályozási követelmények A2 vagy B1 besorolást írnak elő bizonyos épületmagasság feletti külső burkolatokra, ami jelentős beruházásokat eredményezett a dedikált tűzálló ACP gyártósorokba.

Hogyan állítják elő az AKCS gyártósorok mindkét termékformát

A Többfunkciós A2 B1 PE alumínium kompozit panel (ACP) gyártósor az az upstream berendezés, amely létrehozza az alaplapot. Egyesíti az alumínium bőrletekerőket, előkezelő állomásokat, magextrudert (PE vagy ásványi anyagokkal töltött keverékekhez), lamináló/sajtoló szakaszt, hűtő szállítószalagot, valamint precíziós hasító- és hosszmetsző rendszert. Az A2-es konfigurációkban az extrudert egy hengerelt ragasztóállomással helyettesítik vagy kiegészítik előre elkészített nem éghető ásványi magokhoz, mivel a szervetlen töltőanyagokat nem lehet ugyanúgy megolvasztani, mint a hőre lágyuló PE-t.

A berendezés nevében a „multifunkcionális” szó azt jelzi, hogy egyetlen sor képes váltani a PE, B1 és A2 maganyagok között a magadagoló egység és a laminálás hőmérsékleti paramétereinek beállításával, ahelyett, hogy teljesen külön gépekre lenne szükség az egyes termékkategóriákhoz. Ez a rugalmasság kereskedelmi szempontból jelentős: a gyártók különböző szabályozói piacokat szolgálhatnak ki – a szabványos PE-től a jelzőtáblákhoz az A2-ig a sokemeletes homlokzatburkolatokig – anélkül, hogy megkettőznék a tőkebefektetést.

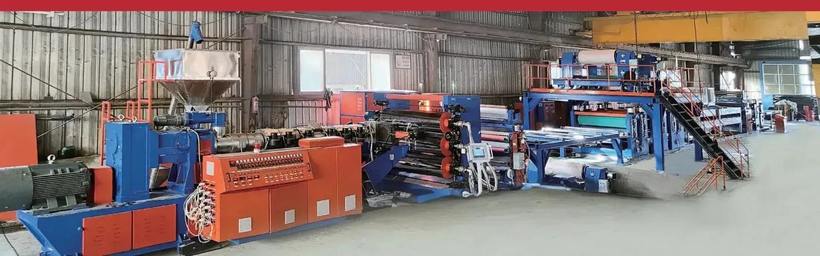

Többfunkciós A2 B1 PE alumínium kompozit panel gyártósor, amelyet a Zhangjiagang Hongyang Machinery Equipment Co., Ltd. gyárt.

A fent látható vonal integrálja az extruder/lamináló szakaszt (balra), a precíziós hengeres prés- és kötőszakaszt (középen), valamint a vágó- és felszállószalagot (jobbra). A kompakt elrendezés minimálisra csökkenti az állomások közötti anyagmozgatást, ami közvetlenül javítja a kötési konzisztenciát és csökkenti a rétegek közötti leválás kockázatát – ez kritikus minőségi paraméter mind a B1, mind az A2 osztályú, magas homlokzati alkalmazásokhoz.

3D megjegyzésekkel ellátott diagram: ACP lapréteg-struktúra

Az alábbi izometrikus diagram egy szabványos alumínium kompozit lemez belső rétegkötegét szemlélteti, amelyet egy többfunkciós ACP gyártósoron állítanak elő. Ennek a keresztmetszetnek a megértése alapvető fontosságú annak megértéséhez, hogy miért tér el olyan jelentős tűzvédelmi osztályozás a PE, B1 és A2 fokozatok között.

A fenti izometrikus keresztmetszet megmutatja az összes ACP-termékre jellemző háromrészes szerkezetet: egy felső felületi bevonat (általában PVDF vagy PE festék), két vékony alumínium burkolat és a központi mag anyaga. A mag az elsődleges különbség a minőségek között: a szabványos PE magok könnyűek és rugalmasak, de éghetőek, a B1 ásványianyag-töltésű magok tűzgátló adalékokat tartalmaznak, amelyek lassítják a gyulladást, és az A2 szervetlen magok – amelyek nagyrészt ásványi hidroxidokból vagy kalcium-szilikátból állnak – nem bocsátanak ki jelentős éghető gázt láng hatására. A feltüntetett 3-6 milliméteres teljes vastagság a homlokzati minőségű termékek szabványos, a vastagabb lemezeket jellemzően szerkezeti vagy nagy hatású alkalmazásokhoz tartják fenn. A bevonatréteg, bár csak néhány mikron vastag, meghatározza mind a színtartósságot (a PVDF bevonatok általában 10 év krétaállóságot garantálnak), mind a kezdeti éghetőségi hozzájárulást a panel felületén. Ennek a réteges szerkezetnek a felismerése segít a beszerzési csapatoknak feltenni a megfelelő kérdéseket a bőrméretről, a mag összetételéről és a bevonat specifikációjáról, amikor egy AKCS gyártósor gyártójától vásárolnak.

Globális piaci kereslet: A2 és B1 tűzálló ACP növekedés

A 2010-es években több országban történt jelentős homlokzati tűzesetek után a szabályozó ügynökségek világszerte fokozatosan szigorították a burkolatok éghetőségi követelményeit. Az Egyesült Királyság 2022-es épületbiztonsági törvénye előírja az A2 osztályú burkolatot minden 11 méternél magasabb új lakóépület számára. Hasonló szabályok vonatkoznak most Németországban (MBO Musterbauordnung, A2 osztály 7 emelet felett), az Egyesült Arab Emírségekben (Dubai Polgári Védelmi Körlevél No. 7/2013) és Ausztráliában (NCC 2022, C2D8. pont). Ezek a szabályozási változások alapjaiban alakították át az AKCS-országok termelési gazdaságát: az A2 és B1 vonalak iránti kereslet jelentősen megnőtt, miközben a szabványos PE-kapacitás egyre növekvő korlátozásokkal szembesül a sokemeletes szegmensekben.

A fenti vízszintes oszlopdiagram a globális AKCS-piac becsült összetételét tükrözi tűzállósági fokozatok szerint 2024-re. A B1 tűzálló osztály rendelkezik a legnagyobb részesedéssel, körülbelül 34%-kal , amelyet a Közel-Keleten, Délkelet-Ázsiában és Kelet-Európában tapasztalt erőteljes elfogadás vezérel, ahol az építési szabályzatokat frissítették, de a teljes A2-es mandátum még nem általános. Az A2-es besorolású ACP részesedése nagyjából 28%-ra nőtt – ez drámai növekedés a 2017 előtti 10% alatti értékhez képest –, mivel az Egyesült Királyság, Németország és a skandináv piacok bevezették az éghetetlenségi követelményeket. A szabványos PE-core ACP megtartja a 26%-os részesedést, nagyrészt a jelzőtáblákra, belső alkalmazásokra és azokra a piacokra koncentrálódik, ahol a homlokzatmagasságra vonatkozó előírások még nem írnak elő magasabb minőséget. A fennmaradó 12%-ot alumínium méhsejt- és speciális kompozit termékek teszik ki, amelyek prémium homlokzati és űrhajózási alkalmazásokat szolgálnak ki. A kereslet eloszlásának ez az elmozdulása az elsődleges oka annak, hogy a modern ACP berendezésgyártók olyan többfunkciós vonalakat fejlesztettek ki, amelyek képesek egyetlen platformon belül váltani a PE, B1 és A2 gyártási módok között.

Műszaki adatok: Mit kell nyújtania egy többfunkciós ACP-vonalnak

Egy gyártósornak, amely állítólag A2, B1 és PE osztályokat egyszerre kezel, számos szigorú műszaki követelménynek kell megfelelnie. Az alumíniumhéj és a mag közötti ragasztási szilárdságnak folyamatosan meg kell haladnia a 120 N/25 mm-t (leválasztási szilárdság GB/T 17748 vagy EN 1396 szerint), a mag típusától függetlenül. A PE fokozatok vonalsebessége jellemzően 8-15 m/perc; Az A2 tekercskötés lassabban, 4--8 m/perc sebességgel futhat, mivel nagyobb laminálási nyomás szükséges a szervetlen magokhoz való megfelelő tapadás eléréséhez. A szélességi kapacitás általában 1220 mm-től 1600 mm-ig terjed, hogy megfeleljen a nemzetközi fóliázási szabványoknak.

A magvastagság szabályozása egy másik kritikus paraméter: a -0,1 mm-t meghaladó eltérések az A2-es besorolású lap szélességében látható felületi hullámosságot okoznak a beszerelés után, különösen a nagy formátumú panelrendszereken. Ehhez precíziós gördülési távolság-érzékelőkre és a laminálóprés valós idejű visszacsatolási vezérlésére van szükség. A laminálási rés szélességében a hőmérséklet egyenletességét -3 Celsius-fokon belül kell tartani a PVDF-bevonatú bőreknél, mivel a hőmérsékleti gradiensek eltérő hőtágulást okoznak, ami meghajlást vagy csavarodást eredményez.

A fenti oszlopdiagram összehasonlítja a PE, B1 és A2 termelési módok tipikus működési sebességtartományait egy többfunkciós ACP vonalon. A szabványos PE gyártás eléri a legnagyobb sebességet (8--15 m/perc) mert a hőre lágyuló extrudálás és ragasztás egy jól optimalizált folyamatos folyamat, amely elviseli a gyorsabb áteresztőképességet. A B1 tűzgátló fokozatok 6--12 m/perc sebességgel futnak, mivel az ásványi anyagokkal töltött PE-vegyületek magasabb viszkozitása miatt további tartózkodási időre van szükség a laminálási résben, hogy biztosítva legyen a teljes ragasztókötés kialakulása. Az A2-es nem éghető minőségek igényelik a leglassabb sebességet (4--8 m/perc), mivel a merev szervetlen maglemezek alumíniumhéjakhoz való hengerelt ragasztása tartósan magas érintkezési nyomást és gondos hőmérséklet-szabályozást igényel, hogy megakadályozza a rétegvesztést a ragasztófelületen. Azon berendezés-beszállítóktól, akik mindhárom minőségben egységes sebességet állítanak be, dokumentált ragasztási szilárdsági vizsgálati eredményeket kell kérni névleges sebesség mellett, mivel az áteresztőképesség és a minőség közvetlenül összefügg a laminálási tervezésben. A mindhárom fokozatot valóban kezelni képes többfunkciós gépsor jelentős mérnöki teljesítmény, nem egyszerű paraméter-módosítás.

Radar-összehasonlítás: PE vs B1 vs A2 fokozatú teljesítménytulajdonságok

A megfelelő ACP minőség kiválasztása magában foglalja több teljesítménydimenzió egyidejű egyensúlyozását. Az alábbi radardiagram a PE, B1 és A2 fokozatokat hasonlítja össze hat kulcsfontosságú jellemző alapján: tűzbiztonság, súlyhatékonyság, síkság, feldolgozási könnyedség, költség-versenyképesség és szabályozási megfelelési tartomány. Egyetlen minőség sem éri el a legmagasabb pontszámot az összes tengelyen, ezért azok a gyártók, akik mindhárom minőséget egy sorral elő tudják állítani, strukturális versenyelőnnyel rendelkeznek.

A radardiagram világosan szemlélteti, hogy a PE-core ACP a legmagasabb pontszámot éri el a súlyhatékonyság, a feldolgozás egyszerűsége és a költség-versenyképesség tekintetében – ez megmagyarázza, hogy továbbra is domináns a belső térben, a jelzőtáblákban és az alacsony épületekben, ahol a tűzvédelmi előírások ezt lehetővé teszik. Az A2-es besorolású ACP döntően vezet a tűzbiztonság és az előírásoknak való megfelelés terén , így ez az előnyben részesített specifikáció minden olyan projekt számára, amelyet szigorú éghetetlenségi kódok szabályoznak. A B1-osztályú termékek a középutat foglalják el a legtöbb tengelyen, egyensúlyt kínálva a jobb tűzteljesítmény és a szabványos PE, jobb feldolgozhatóság és az A2-hez képest alacsonyabb költség között. A síkossági pontszámok szorosan a B1 és A2 között helyezkednek el, tükrözve a precíziós laminálási követelményeket, amelyeket mindkét minőség megkövetel. A PE (95%) és az A2 (50%) közötti feldolgozási könnyedség eltérése megmagyarázza, hogy a többfunkciós gyártósorok miért igényelnek kifinomultabb vezérlést az A2 módra való váltáskor: a lassabb sebesség, a nagyobb laminálási nyomás és a szigorúbb hőmérséklet-tűrések fejlettebb automatizálást és szenzorintegrációt igényelnek, mint a csak PE-t tartalmazó sorok.

Gyártósori technológiai trend: Intelligens vezérlések alkalmazása

Az elmúlt évtized legjelentősebb változása az AKCS gyártósorok tervezésében a digitális felügyeleti és intelligens vezérlőrendszerek integrációja volt. A korai ACP-vonalak rögzített paraméterű PLC-vezérlésre támaszkodtak; A modern multifunkcionális vonalak valós idejű vastagságmérést (lézer- vagy béta-sugár-érzékelőket használnak), az alumínium borítású letekerő állomásokon átívelő feszültségszabályozást, a laminálóhengerek zárt hurkú hőmérsékletszabályozását és az automatizált minőség-elutasító kapukat tartalmazzák. Ezek a képességek nem kozmetikai fejlesztések – közvetlenül befolyásolják az A2-es minőségű ragasztás konzisztenciáját, amely sokkal kevésbé engedi meg a paraméterek eltolódását, mint a PE gyártás.

A vonaldiagram nyomon követi az intelligens vezérlőrendszerek gyors elterjedését az új ACP-vonali létesítményekben 2015 és 2025 között. A 2015-ben telepített új vonalak mindössze 10%-a tartalmazott zárt hurkú digitális folyamatfelügyeletet ; 2023-ra ez az arány 72%-ra emelkedett, a becsült 2025-ös penetráció pedig eléri a 85%-ot. Ezt a gyorsulást három konvergáló erő vezérelte: az A2-es fokozatú gyártás megnövekedett minőségi követelményei, a nemzetközi síkossági és leválási szabványok szigorodása (például a GB/T 17748 revíziós ciklusok), valamint az ipari érzékelés és a PLC hardver költségeinek csökkenése. A ma többfunkciós vonalakba beruházó gyártók szinte általánosan előírnak szervofeszültség-szabályozást, lézeres vastagságmérőket és receptúra ​​alapú HMI-rendszereket, amelyek minőség-specifikus paraméterkészleteket tárolnak, lehetővé téve a gyors és megismételhető váltást a PE, B1 és A2 gyártási módok között. A még mindig kézi paraméterbeállításra támaszkodó vonalak egyre rosszabb minőségi hátrányban vannak az A2-es minőségek gyártása során.

Zhangjiagang Hongyang Machinery Equipment Co., Ltd.: Alapvető képességek

A Zhangjiagang Hongyang Machinery Equipment Co., Ltd. egy nemzeti vállalkozás, amely a fémkompozit anyagokhoz használt intelligens berendezések kutatás-fejlesztésére és gyártására szakosodott, szisztematikus megoldásokat kínálva a globális építőanyag-ipar számára. Az építészeti díszítéshez használt nem éghető fém kompozit panelek szabványának kidolgozó egységeként és a Kínai Építőanyag-szövetség Fémágazatának állandó tanácstagjaként a vállalat elismert pozíciót foglal el az iparági szabványok ökoszisztémáján belül.

A cég fő termékportfóliója három fő technológiai rendszert ölel fel: tűzálló alumínium kompozit panel gyártósorokat, alumínium méhsejt magos gépeket és alumínium méhsejtmagos fém kompozit panel gyártósorokat, valamint többfunkciós, testre szabott fém kompozit panel gyártósorokat. Ezek a rendszerek együttesen a csúcskategóriás gyártósorok 12 kategóriáját fedik le, beleértve az A2 és B1 fokozatú tűzálló anyagsorokat, a 3D alumíniummagos fém kompozit panel berendezéseket és az alumínium méhsejt-sorozatú gyártóplatformok teljes skáláját.

Az alábbi szabadalmi tanúsítvány – ZL 2016 1 0789112.9 számú találmányi szabadalom, 2018 júniusában megadva – a vállalat többfunkciós kompozit fémlemez gyártósorára és gyártási folyamatára vonatkozik, amelyet Zhu Peng és Zhu Liangcai feltalálók fejlesztettek ki. Ez a szabadalom azokat a szabadalmaztatott mérnöki finomításokat tükrözi, amelyek lehetővé teszik, hogy egyetlen sor kezelje az A2, B1 és PE ​​gyártási fokozatokhoz szükséges maganyagok széles skáláját.

ZL 2016 1 0789112.9 számú találmányi szabadalmi tanúsítvány -- Többfunkciós fémkompozit panelek gyártósora és folyamata, megadva 2018 júniusában.

Alkalmazási forgatókönyvek: ahol az ACP lap és a panel specifikáció számít

A lapok és a panelek közötti különbségtétel nem pusztán tudományos – közvetlen beszerzési, logisztikai és minőség-ellenőrzési vonatkozásai vannak. Amikor egy gyártóüzem ACP-lemezt vásárol egy gyártósor gyártójától vagy forgalmazójától, lapos lemezeket kap (általában 1220 mm x 2440 mm-es vagy 1600 mm-es folyamatos tekercsszélességig), amelyeket ezután CNC marógépekkel és féknyomógépekkel elvezetnek, hajtogatnak és kereteznek. A lap síkossági tűrése, lefejtési szilárdsága és a mag homogenitása határozza meg, hogy milyen pontosan alakíthatók ki a legyártott panelsarkok, és mennyire marad sima a felület, miután a CNC-marás eltávolítja a magmélység körülbelül 2/3-át a visszatérő vonalaknál.

Az ACP paneleket meghatározó függönyfal-vállalkozók esetében a kész panelgeometriának – visszatérési mélység, homlokméretek, saroksugár, rögzítőelem furatmintája – meg kell felelnie a projektműhely rajzainak. Ebben az összefüggésben a panel gyártás utáni síksága (marás utáni ív) és hosszú távú méretstabilitása hőciklus alatt az elsődleges szempont. A nagy sűrűségű ásványi magokat használó A2-es osztályú lemezek hőtágulási együtthatója alacsonyabb, mint a PE-mag lemezeké (kb. 21 x 10^-6/K PE-magnál, míg 17 x 10^-6/K ásványi A2-nél), ami azt jelenti, hogy a gyártott A2-es panelek kisebb hőmozgást mutatnak a használat során – a szorosan rögzíthető homlokzati rendszereknél.

Gyakran Ismételt Kérdések
