Segédberendezések a panelgyártó vonalhoz: amire szüksége van

Milyen kiegészítő berendezéseket tartalmaz a panelgyártó sor?

A fém-kompozit panelek, alumínium-kompozit panelek (ACP) és alumínium méhsejt-kompozit panelek gyártósorai általában három funkcionális csoportba sorolhatók: anyag-előkészítő berendezések, alakító- és ragasztóberendezések, valamint befejező vagy kezelő berendezések. A panelgyártósor-konfigurációkhoz szükséges segédberendezések mindhárom csoportban elhelyezkednek, nem pedig egyetlen helyen, ezért a vásárlók néha alábecsülik, hogy egy teljes sorozatnak hány támasztógépre van szüksége. A háromgörgős szintezőgép például korrigálja a tekercs görbületét, mielőtt az anyag a laminálási vagy bevonatolási szakaszba kerül, míg a kalandergép összenyomja és kisimítja a kompozit lapot a ragasztás után. Egy szárazkeverő az extrudálás vagy laminálás előtt előkészíti a maganyagot, például az ásványi port vagy a polietilén keveréket, és egy T-matrica az olvadt maganyagot folytonos lapos lappá formálja az extrudáláson alapuló maggyártás során. A bevonatoló védő- vagy dekoratív bevonatokat, például PVDF-et vagy poliészter fóliát visz fel az alumíniumhéjra, egy ACP-elválasztó gép választja el a ragasztott rétegeket a minőségellenőrzési vagy újrahasznosítási folyamatokhoz, egy emelőplatform támogatja a biztonságos függőleges anyagmozgatást a szakaszok között, és egy automatikus szűrőcserélő tartja tisztán az olvadt polimeráramot a folyamatos extrudálás során, anélkül, hogy a vonalat leállítaná. E gépek egymáshoz való viszonyának megértése az első lépés egy működőképes, jól kiegyensúlyozott panelgyártó sor meghatározása felé.

Érdemes megjegyezni, hogy nem minden panel gyártósor használja mind a nyolc fent felsorolt kategóriát. Például egy előre bevont alumínium tekercset használó, laminált kompozit panelek gyártására szolgáló vonal nem igényel saját bevonatot, míg a tisztán extrudáláson alapuló maggyártás köré épített sor nagyobb hangsúlyt fektet a T-szerszámra és az automatikus szűrőcserélőre, mint az ACP-elválasztó gépre, amelyet gyakrabban használnak minőségellenőrzésre és -újrafeldolgozásra, nem pedig rutinformázásra. Ami a legtöbb konfigurációban konzisztens marad, az a mögöttes logika, amely szerint az anyag-előkészítő berendezéseknek az alakító berendezést megfelelő sebességgel kell betáplálniuk, az alakítóberendezéseknek pedig a befejező és kezelő berendezéseket kell betáplálniuk anélkül, hogy a sor mindkét végén biztonsági mentést hoznának létre. Azok a gyártók és nagykereskedők, akik új panelgyártó sort terveznek, vagy a panelgyártósor-frissítéshez szükséges berendezéseket értékelik, általában azzal kezdik, hogy feltérképezik tervezett termékösszetételüket ehhez a listához, mivel a célpanel-típus végső soron meghatározza, hogy mely segédgépek szükségesek, és melyeket lehet később hozzáadni a gyártási mennyiség növekedésével.

Globális keresleti minták a panelgyártási vonal befektetése mögött

Mielőtt megvizsgálnánk az egyes segédgépeket, segít megérteni, hol összpontosul az alumínium kompozit panelek iránti globális kereslet, mert ez az igény végső soron meghatározza, hogy a panelgyártó gépsor kezelőjének mennyi támasztóberendezést kell telepítenie. A regionális kereslet nem egyenletesen oszlik meg, és a gyorsan növekvő régiókban az építőipar másképp nehezíti a termelési kapacitást, mint a kiforrott, pótlások által vezérelt piacok. A nagy volumenű exportpiacokra szánt gyártósort általában nagyobb redundanciával határozzák meg a segédberendezésekben, például egy második emelőplatformban vagy egy kiegészítő automatikus szűrőcserélőben, mint egy főleg kisebb belföldi megrendelésekre épített gyártósoron. Az alábbi diagram lebontja, hogy jelenleg hol összpontosul az alumínium kompozit panelek bevétele regionális alapon, a publikált piackutatást referenciapontként használva, nem pedig belsőleg generált becslést.

A Grand View Research szerint az ázsiai csendes-óceáni térség a felelős A globális alumínium kompozit panelek bevételének 40,8%-a 2024-ben , a legnagyobb regionális részesedés, amelyet Észak-Amerika követ 26,8% , a maradékkal nagyjából 32,4% Európában és más régiókban együttvéve elterjedt. Ez az elosztás mindenki számára fontos, aki kiegészítő berendezést ad meg a panelgyártósor-projektekhez, mivel az ázsiai csendes-óceáni piacot ellátó létesítmények általában nagyobb folyamatos áteresztőképességgel fognak működni, és ezért részesülnek a minimális állásidőre konfigurált segédberendezésekből, például egy automatikus szűrőcserélőből, amely lehetővé teszi a szűrőcserét az extrudálás leállítása nélkül. Ugyanezek a GVR-adatok azt mutatják, hogy 2024-ben az építőipari szegmens a teljes AKCS-alkalmazások bevételének nagyjából 54%-át birtokolta, ami azt jelenti, hogy a regionális felosztás mögött meghúzódó kereslet nagy része a homlokzati, burkolat-, mennyezet- és falpanel-projektekhez kötődik, nem pedig kisebb jelzőtáblákhoz vagy közlekedési alkalmazásokhoz. Az építési igényeket kiszolgáló létesítményeknél általában egyenletes szintezési és kalanderezési teljesítményre van szükség, mivel a homlokzati paneleket szemrevételezéssel közelről vizsgálják, és minden hullámosság vagy vastagságváltozás sokkal észrevehetőbb, mint az ideiglenes jelzésekre használt paneleken. A ragasztási szakasz előtt elhelyezett háromgörgős szintezőgép közvetlenül megfelel ennek a követelménynek azáltal, hogy csökkenti a tekercsmemóriát és a felület hullámosságát, mielőtt az alumíniumréteg elérné a laminálógépet. A sorban később elhelyezett bevonatolók és kalanderek megerősítik ezt a konzisztenciát azáltal, hogy egyenletes felületkezelést alkalmaznak, és szűk tűréssávon belül szabályozzák a végső lemezvastagságot. Azok a gyártók számára, akik azt értékelik, hogy hová fektessenek be először, ezek a regionális és alkalmazási adatok azt sugallják, hogy a szintező, bevonó és kalanderező berendezések korai figyelmet érdemelnek, mivel ezek befolyásolják a legközvetlenebbül a kivitelezés minőségét, amelyet az építőipari minőségű vásárlók vizsgálnak. Ez azt is megmagyarázza, hogy sok gyártó miért kezeli a panelgyártósor tervezéséhez szükséges segédberendezéseket a vonaltervezés alapvető részeként, nem pedig másodlagos beszerzésként, amelyről a főprés vagy laminálógép kiválasztása után döntenek. Az exportpiacokat ellátó gyártók és nagykereskedők elsősorban a nem tervezett állásidőt csökkentő segédberendezéseket részesítik előnyben, mivel a vonalleállások miatti szállítási késések a hosszú nemzetközi utakon költségesebbek, mint a rövidebb belföldi utakon.

Piaci növekedési pálya Az új gyártósor kapacitásának előmozdítása

A regionális részesedés csak egy része a képnek; az alumínium kompozit panelek piacának várható növekedési üteme is számít, amikor a gyártó eldönti, mekkora segédberendezés-kapacitást épít be egy új panelgyártó sorba. A több éven át folyamatosan bővülő piac általában indokolja a nagyobb kapacitású segédberendezésekbe való beruházást a panelgyártósorok műveleteihez, ahelyett, hogy később kisebb lépésekben növelnék a kapacitást, mivel egy futó sor utólagos felszerelése általában zavaróbb, mint a megfelelő kapacitás meghatározása a kezdetektől. Az alábbi diagram az alumínium kompozit panelek globális piacának előrejelzett növekedését mutatja 2024 és 2030 között, a Grand View Research által közzétett összetett éves növekedési ütem alapján. Ez egy becsült pálya, nem pedig garantált eredmény, mivel a tényleges éves eredmények az építési ciklusoktól, a regionális szabályozástól és a nyersanyag rendelkezésre állásától függenek.

A Grand View Research a globális alumínium kompozit panelek piacát hozzávetőlegesen becsülte 6,47 milliárd USD 2024-ben és előrevetítette, hogy eléri 9,65 milliárd USD 2030-ig , ami az összetett éves növekedési ütemet tükrözi kb 7,0% a 2025-2030 közötti időszakban. A tartós növekedésnek ez a szintje minden olyan gyártó számára hasznos, aki mérlegeli, hogy egy második gyártósort kíván-e hozzáadni, vagy bővíti-e a kiegészítő berendezések kapacitását egy meglévő panelgyártósoron, mert ez inkább a rendelések folyamatos növekedését jelenti, mint egy rövid távú kiugrást, amely nem indokolná az állandó tőkebefektetést. Az évente nagyjából hét százalékkal növekvő piac azokat a gyártókat is megjutalmazza, akik nagy méretekben tudják fenntartani az egyenletes kimeneti minőséget, ami új hangsúlyt fektet azokra a segédgépekre, amelyek csökkentik a tételek közötti eltéréseket, ideértve a száraz keverőket, amelyek konzisztens magkeverést biztosítanak, és a kalandereket, amelyek vastagságtűrést biztosítanak a hosszú gyártási sorozatok során. Ugyanez a kutatás azt is megjegyezte, hogy 2024-ben a PVDF bevonat szegmens volt a legnagyobb termékszegmens, ami arra utal, hogy folyamatos kereslet mutatkozik az alacsonyabb költségű alternatívák helyett tartós, időjárásálló felületek felvitelére alkalmas bevonóberendezések iránt. Egy új panelgyártósort értékelő gyártó vagy kereskedő cég számára ez a növekedési pálya lehetővé teszi, hogy a jelenlegi rendelési volumen felett bizonyos beépített emelőmagassággal rendelkező segédberendezéseket adjanak meg, mivel a mai áteresztőképességhez csak éppen megfelelő berendezések két-három éven belül szűk keresztmetszetekké válhatnak, ha a mögöttes piac a tervezettnek megfelelően növekszik. Érdemes megjegyezni, hogy ez az előrejelzés az egész iparágra kiterjedő tendenciát tükröz, nem pedig az egyes gyártók garanciáját, és a tényleges eredmények régiónként, termékösszetételenként és ügyfélbázisonként változnak. A növekedési becslés több évre kiterjedő konzisztenciája még ezzel a fenntartással is ésszerű alapot ad a termelést tervezőknek a segédberendezések fokozatos frissítésére, nem pedig a szűk keresztmetszetek megjelenése után végrehajtott reaktív, egyszeri vásárlásokra.

A mag segédgépcsoportok működési szerepeinek összehasonlítása

Nem minden segédberendezés tölti be ugyanazt a szerepet, és a gépek működési jellemzőik szerinti csoportosítása segít tisztázni, miért van szükség egy sor több különböző típusra, nem pedig egy univerzális megoldásra. Az alakító szakaszos berendezéseket, például a háromgörgős szintezőgépet és a kalandergépet általában a kimeneti konzisztencia és az áteresztőképesség alapján ítélik meg, mivel feladata az anyag fizikai formázása és korrigálása vonalsebességgel. Az olyan anyagmozgató berendezéseket, mint például az emelőplatform, inkább az integrálhatóság és a karbantartás egyszerűsége alapján ítélik meg, mivel elsődleges funkciójuk a biztonságos mozgás támogatása, nem pedig az anyag aktív feldolgozása. A bevonó- és keverőberendezések e két csoport között helyezkednek el, hozzájárulva mind a termék befejezéséhez, mind az anyag konzisztenciájához. Az alábbi radardiagram három nagy berendezéscsoportot hasonlít össze öt működési jellemzővel egy relatív 1-től ötig terjedő skálán, pusztán szemléltető összehasonlításnak a tervezési megbeszélések támogatására, nem pedig formális benchmarking tanulmánynak.

A radar-összehasonlítás egy olyan mintát szemléltet, amelyet a gyártómérnökök általában felismernek a gyakorlatban: a formázófázisú berendezések, például a háromgörgős szintezőgépek vagy a kalandergépek általában a legmagasabb pontszámot érik el az áteresztőképesség és a felületi érzékenység tekintetében, mivel ezek a gépek közvetlenül formálják vagy korrigálják az anyagot, amelyet az ügyfelek később vizuálisan ellenőriznek. A bevonó- és keverőberendezések, beleértve a bevonó- és szárazkeverőket is, általában jól teljesítenek a kimeneti konzisztencia tekintetében, mivel elsődleges hozzájárulásuk az ismételhető, egyenletes anyag-előkészítés, nem pedig a nyers sebesség. Az olyan kezelőberendezések, mint az emelőállványok, általában a legmagasabb pontszámot érik el az integráció egyszerűsége és a karbantartás egyszerűsége tekintetében, ami azt a tényt tükrözi, hogy mechanikai felépítése általában egyszerűbb, mint az alakító vagy bevonógépek, annak ellenére, hogy a munkahelyi sérülések és anyagi károk megelőzésében betöltött szerepe ugyanolyan fontos működési szempontból. Az automatizálási szint mindhárom csoportban változik, attól függően, hogy egy adott sor hogyan van konfigurálva, az újabb panelsoros segédgépek telepítései egyre inkább tartalmaznak programozható logikai vezérlést a görgőközök beállításához, a bevonat vastagságához és a keverési ciklus időzítéséhez. E jellemzők egyike sem értelmezhető fontossági besorolásként, mivel egy gyártósor nem működhet megfelelően, ha valamelyik csoport hiányzik vagy alulméretezett a többihez képest; például egy alulméretezett kezelőrendszerbe betápláló gyorsan formáló szakasz egyszerűen eltolja a szűk keresztmetszetet, ahelyett, hogy megoldaná. Ez az egyik oka annak, hogy a tapasztalt gyártástervezők a segédberendezéseket koordinált rendszerként határozzák meg, ahelyett, hogy a gépeket egyedileg vásárolnák meg az ár vagy az átfutási idő alapján. A kiváló kimeneti konzisztenciával rendelkező kalandergép kevés hasznot hoz, ha a felfelé irányuló szárazkeverő nem tudja fenntartani az állandó magkeverék-sűrűséget, mivel az inkonzisztens maganyag a sorozat későbbi szakaszában változásként jelenik meg, függetlenül attól, hogy mennyire jól teljesít a kalander. Hasonlóképpen, a hatékony T-szerszámos extrudálási beállítást alááshatja az emelőplatform, amely túl lassú vagy túl kicsi ahhoz, hogy lépést tartson a folyamatos lapkibocsátással, és szükségtelen, folyamatban lévő készleteket hoz létre a műhelyben. A berendezéscsoportok egymás melletti felülvizsgálata ilyen módon, nem pedig gépenként, hajlamos ezeknek a kölcsönös függőségeknek a felszínre kerülése a tervezési folyamat elején, amikor a beállítások sokkal olcsóbbak, mint a telepítés után.

Miért adnak több kiegészítő berendezést a tűzálló panelsorok?

A tűzállóság az elmúlt évek során az új panelgyártósor-befektetések egyik legerősebb mozgatórugója lett, és ez az eltolódás közvetlen következményekkel jár a gyártónak a panelgyártósor műveleteihez szükséges segédberendezések típusára nézve. Az A2 és B1 fokozatú tűzálló kompozit panelek ásványi anyagokkal töltött vagy nem éghető maganyagokat használnak, amelyek keverés, extrudálás és laminálás során eltérően viselkednek, mint a szabványos polietilén magpaneleknél, ami azt jelenti, hogy a tűzálló vonalakon lévő száraz keverőket, T-matricákat és kalandereket gyakran eltérő tűréshatárokkal határozzák meg, mint a szabványos vonalakon. Az alábbi mérődiagram az A2 tűzállóságú kompozit panelek szegmensének jelentett növekedési ütemét mutatja, publikált iparági kutatások alapján, annak szemléltetésére, hogy milyen gyorsan bővül az e panelkategória iránti kereslet a cikkben korábban tárgyalt tágabb kompozit panelek piacához képest.

A publikált iparági kutatások a globális A2 tűzállóságú kompozit panelek piacát hozzávetőlegesen helyezik el 2,6 milliárd USD 2024-ben , a várható növekedéssel kb 5,1 milliárd USD 2033-ig , ami nagyjából évi összetett növekedési ütemet jelent 8,1% , ami gyorsabb, mint a cikkben korábban tárgyalt szélesebb körű alumínium-kompozit panelek piacának növekedési üteme. Ez a hiányosság működési szempontból számít, mert azt sugallja, hogy a tűzálló panelek iránti kereslet aránytalanul növekszik, elsősorban a szigorúbb építési előírásoknak és a magasépítési biztonsági követelményeknek, nem pedig az általános építési mennyiségnek. A már szabványos magos paneleket gyártó gyártóknál ez a tendencia gyakran azt jelenti, hogy döntést hoznak arról, hogy hozzáadnak-e vagy frissítenek-e támogató gyártósor-berendezéseket kifejezetten tűzálló termékekhez, ahelyett, hogy azt feltételeznék, hogy a meglévő berendezéseket módosítás nélkül meg lehet osztani. Az A2 és B1 panelekben használt ásványi anyagokkal töltött magkeverékek jellemzően sűrűbbek és koptatóbbak, mint a szabványos polietilén keverékek, ami további igényeket támaszt a szárazkeverős keverési konzisztenciára, és felgyorsíthatja a T-matrica alkatrészek kopását, ha a berendezést nem ezen anyagok figyelembevételével tervezték. A tűzálló paneleket feldolgozó kalandergépek gyakran finomabb vastagságszabályozást is igényelnek, mivel az ásványi magpaneleket gyakran olyan magas homlokzati alkalmazásokhoz írják elő, ahol a projekt átadása során alaposan ellenőrzik a nagy falfelületek vizuális konzisztenciáját. Az A2 tűzállóságú panelek domináns végfelhasználását továbbra is az építőipari alkalmazások jelentik, amelyek a rendelkezésre álló iparági adatok szerint a szegmens bevételének jelentős többségét teszik ki, ami megerősíti a kapcsolatot e növekedési trend és a regionális bevételi diagramon korábban ismertetett, építőipar által vezérelt regionális kereslet között. Az automatikus szűrőcserélők a tűzálló vonalakon is nagyobb jelentőséggel bírnak, mivel az ásványi anyagokkal töltött vegyületek nagyobb valószínűséggel hoznak létre részecskeszennyeződést a folyamatos extrudálás során, mint a szabványos maganyagok, és egy hőcserélő, amely lehetővé teszi a szűrőcserét a vezeték leállítása nélkül, segít megőrizni a kimeneti minőséget az áteresztőképesség feláldozása nélkül. Azoknak a gyártóknak, akik azt mérlegelik, hogy terjeszkedjenek-e a tűzálló panelek gyártására, mérlegelniük kell ezt a gyorsabb növekedési ütemet az általa bevezetett további berendezésekkel kapcsolatos megfontolások között, mivel a szegmens terjeszkedése strukturális, szabályozásokhoz és biztonsági előírásokhoz kötött, nem pedig egy rövid távú tendencia, amely valószínűleg megfordul.

Egy háromgörgős szintezőgép belsejében: felépítés és funkció

Mivel a háromgörgős szintezőgép az egyik leggyakrabban meghatározott segédberendezés a panelgyártósorok összeállításához, érdemes részletesebben megvizsgálni a szerkezetét. Az alábbi vázlatos diagram egy tipikus háromgörgős szintezőgép egyszerűsített axonometrikus nézetét mutatja, a főbb alkatrészekkel referenciaként megjelölve. Az ilyen típusú gépek úgy működnek, hogy az alumínium tekercset precízen elhelyezett görgőkön vezetik át, amelyek váltakozó irányban szabályozott hajlítóerőt fejtenek ki, ami enyhíti a belső feszültséget, és simítja a tekercs memóriáját, mielőtt az anyag elérné a későbbi kötő- vagy bevonóberendezést.

Amint az ábrán látható, az alumínium tekercs az előtolás iránya mentén lép be a gépbe, és halad át a felső és az alsó szintezőhenger-készletek között, lépcsőzetesen elhelyezve, ami az a mechanikai elv, amely megkülönbözteti a szintezőgépet az egyszerű simítóhengertől. Az állítócsavar szabályozza a görgőkészletek közötti függőleges távolságot, lehetővé téve a kezelő számára a hajlítási erő finomhangolását az anyagvastagság és az edzettség szerint, mivel a vastagabb vagy keményebb alumíniumhoz más görgőrésre van szükség, mint a vékony, lágy szárú tekercsnek. Az alapkeret rögzíti a teljes görgőegységet, és felveszi a tekercs feszültség alatti áthaladása során keletkező mechanikai terhelést, ezért a keret merevsége ugyanolyan fontos a szintezés minőségében, mint maga a görgő pontossága. A kapcsolási rajzon a gép alján elhelyezett hajtómotor hajtja a görgő forgását, és általában a gyártósor más részein a sorsebességhez igazodik, így a szintezés nem válik az ingerlés szűk keresztmetszetévé. Amint az anyag áthalad a végső hengerkészleten, az ürítési végén lapított állapotban távozik, és készen áll a gyártósor következő szakaszára való továbblépésre, legyen szó kötőprésről, bevonógépről vagy közbenső tárolóról. Ez a szerkezeti áttekintés általános referenciaként szolgál annak megértéséhez, hogy a szintezőberendezések hogyan illeszkednek egy szélesebb panelgyártó sorba, nem pedig egyetlen modell részletes műszaki specifikációjaként, mivel a pontos görgők száma, átmérője és hajtáskonfigurációja gyártónként és alkalmazásonként eltérő.

A Hongyang Machinery segédberendezései

Az alább látható berendezések a panelgyártó sorozatokhoz tartozó segédberendezések típusát tükrözik, amelyeket a fémkompozit panelek gyártói általában értékelnek a gyártósor tervezése vagy korszerűsítése, az anyag-előkészítés, az alakítás, a bevonat és a kezelés során. Ha ezek a kategóriák egyetlen berendezésforrásból állnak rendelkezésre, az leegyszerűsítheti a gépek közötti koordinációt, mivel az alakító, bevonó és kezelő berendezések, amelyeket úgy terveztek, hogy együtt működjenek, általában zökkenőmentesebben integrálódnak, mint a több független beszállítótól beszerzett, eltérő vezérlési interfésszel és mechanikai tűréssel rendelkező berendezések.

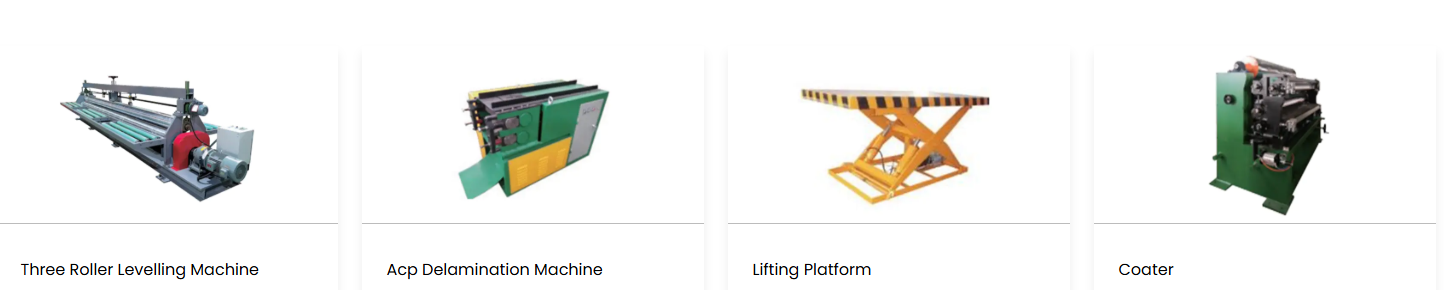

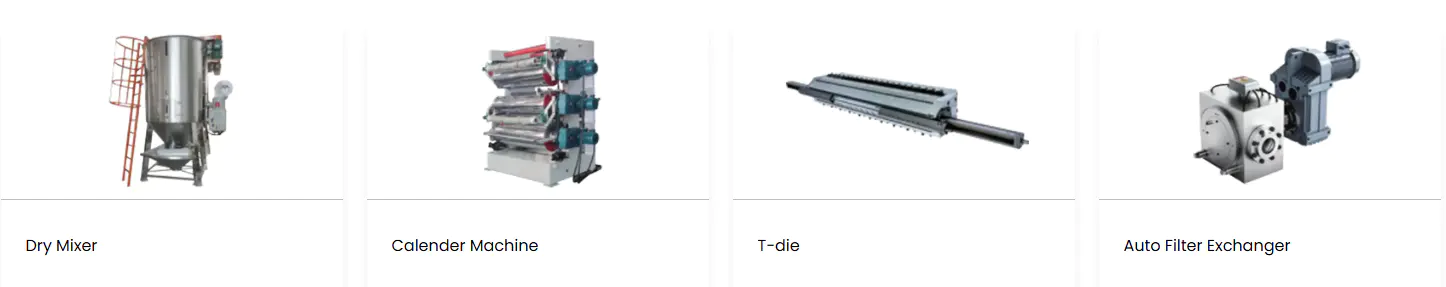

Reprezentatív segédberendezés-kategóriák fémkompozit panel gyártósorokhoz.

Ha végignézzük ezt a berendezést, egyértelmű munkafolyamat-logika rajzolódik ki: a száraz keverő és kalander gép fogantyúja az anyag-előkészítés és a befejező konzisztencia, a háromgörgős szintezőgép és bevonógép a felület minőségét az alumínium héjon, a T-matrica és az automatikus szűrőcserélő támogatja a folyamatos magextrudálást, az emelőplatform pedig az egyes szakaszokat összekötő anyagmozgató gerincet. Ha egy gyártó vagy kereskedő cég új termékcsaládhoz szerzi be a berendezést, a teljes termékskála együttes áttekintése, ahelyett, hogy az egyes gépeket külön-külön határozná meg, általában megkönnyíti annak ellenőrzését, hogy az átviteli sebesség, a vezérlőfelületek és a fizikai lábnyomok kompatibilisek-e a telepítés megkezdése előtt. A gyártósorok beszállítóit összehasonlító vevők gyakran hasznosnak találják, ha a beszerzési folyamat korai szakaszában kérik ezt a fajta teljes körű berendezés-áttekintést, mivel ez feltárja a beszállító kínálatának hiányosságait, például egy olyan gyártó esetében, amely alakítóberendezést gyárt, de nem kompatibilis kezelőberendezést, még mielőtt ezek a hiányosságok problémát jelentenének a telepítés és az üzembe helyezés során.

Kiegészítő felszerelés kiválasztása új vagy továbbfejlesztett vonalhoz

A segédberendezések kiválasztása panelgyártósor-projektekhez általában strukturált folyamatként működik a legjobban, nem pedig eseti beszerzések sorozataként, mivel az egyes gépek specifikációja részben a szomszédos berendezésekkel kapcsolatos döntésektől függ. A gyártástervezők és a berendezésgyártók általában a következő tényezőket használják a kiegészítő berendezések opcióinak értékelésére a sorelrendezés véglegesítése előtt.

1. Hasonlítsa össze az átviteli kapacitást a vonalon keresztül, mivel a gyors formázási szakasz egy lassabb kezelési fokozattal párosítva egyszerűen áthelyezi a szűk keresztmetszetet, nem pedig feloldja.
2. Erősítse meg a kompatibilitást a célpaneltípusokkal, különösen, hogy a vonal szabványos polietilén magpaneleket, tűzálló A2 vagy B1 magpaneleket vagy alumínium méhsejtmagos paneleket dolgoz fel, mivel a maganyag tulajdonságai befolyásolják a száraz keverő, a T-matrica és a kalander specifikációit.
3. Értékelje az automatizálás és a vezérlés integrációját, különös tekintettel arra, hogy a görgőközök beállítása, a bevonat vastagsága és a keverési ciklusok összehangolhatók-e egy megosztott vezérlőrendszeren keresztül, nem pedig önállóan.
4. Tekintse át a karbantartás hozzáférhetőségét, beleértve azt is, hogy a görgők, szűrők és keverőalkatrészek milyen egyszerűen ellenőrizhetők vagy cserélhetők hosszabb gyártási leállás nélkül.
5. Tervezze meg a jelenlegi rendelési mennyiséget meghaladó mozgásteret, különösen azon gyártók esetében, amelyek olyan piacokat szolgálnak ki, ahol az előrejelzések szerint a kereslet a következő években tovább fog növekedni.
6. Ellenőrizze a lábnyomot és a létesítmény illeszkedését, beleértve az emelőplatformok mennyezeti magasságát és a padlóterhelést a nehezebb alakító és kalanderező berendezések esetében.

Azok a gyártók, akik az árajánlatkérés előtt végigdolgozzák ezt a folyamatot, általában könnyebben összehasonlítják a támogató gyártósor gépi opcióit hasonló alapon, mivel minden szállító ajánlata ugyanazon áteresztőképesség, anyag- és integrációs követelmények alapján értékelhető, nem pedig elszigetelt műszaki specifikációk alapján. Csökkenti annak a valószínűségét is, hogy a telepítés utáni eltérések fedezhetők fel, amikor a beállítások lényegesen drágábbak, mint a tervezési szakaszban lettek volna.

Ezek az értékelési kérdések szándékosan gyakorlatiasak, nem pedig pusztán technikaiak, mivel a tapasztalt gyártástervezők azt találták, hogy sok felszerelési eltérés olyan működési kérdésekre vezethető vissza, amelyeket nem tettek fel egyértelműen a beszerzési szakaszban, nem pedig arra, hogy egyetlen specifikáció hibás papíron. A panelgyártósor-frissítéshez támogató berendezéseket beszerző gyártó előnye, hogy szisztematikusan végigjárja az egyes kategóriákat, dokumentálja az aktuális és várható anyagtípusokat, panelformátumokat és célteljesítményszinteket, mielőtt hivatalos árajánlatot kérne a berendezés beszállítóitól. Ez a megközelítés megkönnyíti annak meghatározását is, hogy hol elegendőek a szabványos berendezés-konfigurációk, és hol lehet szükség bizonyos fokú testreszabásra, például egy meghosszabbított emelőplatformra a túlméretezett panelformátumokhoz vagy egy módosított T-matrica-profilra a nem szabványos lapszélességhez a konkrét projektkövetelmények teljesítéséhez.

Segédberendezésekkel kapcsolatos megfontolások az alumínium méhsejt-panelsorokhoz

Az alumínium méhsejt-kompozit panelek a szabványos laposmagos ACP-ktől elkülönülő termékkategóriát képviselnek, a méhsejt-gyártás köré épülő panelgyártósor-konfigurációk kiegészítő berendezései pedig több szempontból is eltérnek az eddig tárgyalt berendezésektől. A méhsejt-panel két alumínium burkolatból áll, amelyek egy könnyű alumínium méhsejt-maghoz vannak kötve, amelyet külön-külön állítanak elő méhsejtmagos gépeken, mielőtt a laminálósoron kombinálják a külső burkolatokkal. Mivel maga a méhsejt mag egy előállított köztes termék, nem pedig extrudált vagy kevert keverék, a segédberendezések szerepe némileg eltolódik a szabványos ACP vonalhoz képest: a száraz keverők és a T-matricák kevésbé központi szerepet töltenek be, míg a precíziós kezelő berendezések és szintezőgépek nagyobb relatív jelentőséget kapnak.

A méhsejtszerkezetű panelekben használt alumínium borításokat még mindig ki kell simítani a ragasztás előtt, ugyanazon okok miatt, amelyeket a cikkben korábban leírtunk a tekercs görbületével és a belső feszültséggel kapcsolatban, így a háromgörgős szintezőgép továbbra is szabványos alkatrész marad a méhsejt-fókuszú vonalakon is. Az emelőplatformok általában a méhsejt-panelsorokon is nagyobb igénybevételt tapasztalnak, mivel a méhsejt-maglemezeket, bár méretükhöz képest könnyűek, gyakran nagy formátumú lapokban állítják elő és tárolják, amelyek gondos, egyenletes kezelést igényelnek, hogy elkerüljék a cella szerkezetének összetörését a ragasztás előtt. A bevonatok továbbra is relevánsak a szabad alumínium felületek befejezésében, különösen ott, ahol a méhsejt alakú paneleket olyan építészeti alkalmazásokhoz írják elő, ahol a felület megjelenését alaposan megvizsgálják. Ezzel szemben a kalandergépeket szelektívebben használják méhsejtvonalakon, általában a héj anyagára alkalmazzák a ragasztás előtt, nem pedig magára a kész méhsejt-panelre, mivel a kész méhsejt-szerkezet összenyomása károsítaná a cella geometriáját, amely a panelek szilárdság/súly előnyét adja. Azon gyártók számára, akik a szabványos síkmagos ACP-gyártásról a méhsejt-panelgyártásra való terjeszkedést fontolgatják, érdemes korán megtervezni a segédberendezések prioritásainak ezt az eltolódását, mivel a tisztán extrudáláson alapuló maggyártás köré konfigurált sornak jellemzően további kezelési és szintezési kapacitásra lesz szüksége, nem pedig a meglévő berendezések egyszerű megkettőzésére, hogy hatékonyan lehessen kezelni a méhsejt-panelgyártást.

A Zhangjiagang Hongyang Machinery Equipment Co., Ltd.-ről

A Zhangjiagang Hongyang Machinery Equipment Co., Ltd. egy nemzeti vállalkozás, amely fémkompozit anyagok intelligens berendezéseinek kutatására, fejlesztésére és gyártására szakosodott, szisztematikus gyártósor-megoldásokat kínálva a globális építőanyag-ipar számára. A vállalat az építészeti dekorációban használt nem éghető fém kompozit paneleket szabályozó iparági szabvány kidolgozó egységeként szolgált, valamint állandó tanácstagot tölt be a Kínai Építőanyag-szövetség Fémágazatán belül, tükrözve az ágazat műszaki szabványainak kialakításában betöltött folyamatos szerepét. A Hongyang Machinery alapvető termékpalettája három fő technológiai rendszert ölel fel: tűzálló alumínium kompozit panel gyártósorok, alumínium méhsejt magos gépek és alumínium méhsejtmagos fém kompozit panel gyártósorok, valamint többfunkciós, testreszabott fém kompozit panel gyártósorok. Ezek a rendszerek együttesen a csúcskategóriás gyártósorok tizenkét kategóriáját fedik le, beleértve az A2 és B1 osztályú tűzálló anyagokhoz való berendezéseket, a háromdimenziós alumíniummagos fémkompozit paneleket és az alumínium méhsejt-sorozatú termékeket, valamint a cikkben ismertetett panelgyártósort támogató berendezések kategóriáit. Azok a gyártók és nagykereskedők, akik értékelik az új vagy korszerűsített fémkompozit panel gyártósort, áttekinthetik a Hongyang Machinery berendezésválasztékát, mint az anyag-előkészítési, alakítási, bevonatolási és kezelési szakaszokat átfogó koordinált rendszert, ahelyett, hogy több független beszállítótól szereznének be egyedi gépeket. Ez az összehangolt megközelítés a cikkben korábban leírt tervezési logikát tükrözi: az áteresztőképességet, az anyagkompatibilitást, az automatizálási integrációt, a karbantartási hozzáférést és a létesítményhez való illeszkedést könnyebb összehangolni, ha a vonalon lévő berendezéseket megosztott vezérlőfelületekkel és konzisztens mechanikai tűrésekkel tervezik. Az építőanyag-ellátási láncban elhelyezkedő gyártóként a Hongyang Machinery részvétele a nem éghető fém kompozit panelekre vonatkozó ipari szabványok kidolgozásában azt is jelenti, hogy gyártósor-tervezési munkáját ugyanazok a tűzbiztonsági és építési szabályzati megfontolások vezérlik, amelyek az A2 és B1 tűzveszélyes panelszegmensben már korábban tárgyalt növekedést mozdítják elő, ahelyett, hogy a panel gyártósort támogató berendezések tervezésétől különálló trendként kezelnék.

Gyakran Ismételt Kérdések

1. kérdés: Mi számít kiegészítő berendezésnek a panelgyártó vonalon?

A segédberendezések általában a fő alakítási vagy ragasztási folyamatot támogató gépekre vonatkoznak, beleértve a szintezőgépeket, rétegelválasztó gépeket, emelőplatformokat, bevonógépeket, száraz keverőket, kalandergépeket, T-matricákat és automatikus szűrőcserélőket, amelyek mindegyike az anyag előkészítésének, alakításának vagy kezelésének egy meghatározott szakaszát végzi.

Q2: Miért van szükség háromgörgős szintezőgépre a ragasztás vagy bevonat előtt?

Az alumínium tekercs megtartja a görbületet és a belső feszültséget a hengerlési és tekercselési folyamatból, és egy háromgörgős szintezőgép ezt korrigálja, mielőtt az anyag a ragasztási vagy bevonási szakaszba kerül, csökkentve a hullámosságot, amely egyébként látható lenne a kész panelen.

Q3: Hogyan segíti az automatikus szűrőcserélő a folyamatos gyártósort?

Az automatikus szűrőcserélő lehetővé teszi az olvadt polimeráramban lévő szennyezett szűrők cseréjét az extrudálás leállítása nélkül, ami segít fenntartani a maganyag egyenletes minőségét, miközben folyamatosan működik a gyártósor.

4. kérdés: A tűzálló panelvonalakhoz különböző segédberendezésekre van szükség?

A tűzálló A2-es és B1-es maglemezek sűrűbb, ásványianyag-töltésű vegyületeket használnak, amelyek keverés és extrudálás során eltérően viselkednek, mint a hagyományos polietilén maganyag, ezért a tűzálló vonalakon lévő szárazkeverőket, T-matricákat és kalandereket gyakran beállított tűrésekkel határozzák meg.

5. kérdés: A segédberendezéseket egy gyártótól kell beszerezni?

Az alakító-, bevonó- és kezelőberendezések egyetlen gyártótól való beszerzése általában leegyszerűsíti az integrációt, mivel a vezérlő interfészek, az átviteli sebességek és a mechanikai tűrések nagyobb valószínűséggel kompatibilisek, mint a több független szállítótól származó berendezések.

6. kérdés: Az alumínium méhsejtszerkezetű panelek gyártásához különböző segédberendezésekre van szükség?

A méhsejtszerkezetű panelsorok nagyobb mértékben támaszkodnak a precíziós kezelésre és szintező berendezésekre, mint a száraz keverőkre vagy a T-matricákra, mivel a méhsejtmagot külön állítják elő erre a célra szolgáló maggépeken, mielőtt a kiegyenlített alumíniumburkolatokhoz ragasztják.
