Segédberendezések fémkompozit anyagok gyártásához: osztályozás, funkciók és támogató érték

Kiegészítő berendezések olyan professzionális támogató berendezésekre utal, amelyek együttműködnek az alapvető gyártósorokkal (például fém kompozit panel gyártósorokkal, alumínium tekercs színes bevonat gyártósorokkal), hogy biztosítsák a teljes gyártási folyamat zökkenőmentes előrehaladását, javítsák a gyártás hatékonyságát és a termék minőségét. A fémkompozit anyagok gyártási rendszerének fontos részeként ezek a berendezések olyan láncszemeket fednek le, mint a nyersanyagkezelés, a minőségellenőrzés, a késztermék-csomagolás és a hulladékkezelés, valamint "összekötő" és "garancia" szerepet töltenek be az ipari láncban. A Zhangjiagang Hongyang Machinery technológiai felhalmozódására támaszkodva a precíziós vezérlésben és a moduláris tervezésben, a független fejlesztésű segédberendezései erősen kompatibilisek az alapvető gyártósorokkal, így teljes és hatékony gyártási megoldást alkotnak.

I. A segédberendezések osztályozása és alapvető funkciói
A gyártási folyamat linkjei szerint a segédberendezések négy kategóriába sorolhatók: nyersanyag-előkezelő segédberendezések, gyártási folyamat segédberendezései, minőségérzékelő segédberendezések és késztermék-utófeldolgozási segédberendezések. Mindegyik kategória célzott funkciókkal rendelkezik a gyakorlati fájdalompontok megoldására a különböző gyártási kapcsolatokban

1. Nyersanyag-előkezelő segédberendezések
Az ilyen típusú berendezéseket elsősorban nyersanyagok (alumínium tekercsek, acéltekercsek, maganyagok) feldolgozására használják a mag gyártósorra való belépés előtt, biztosítva, hogy a nyersanyagok megfeleljenek az adagolási követelményeknek, és csökkentsék a magsor meghibásodásának arányát.​

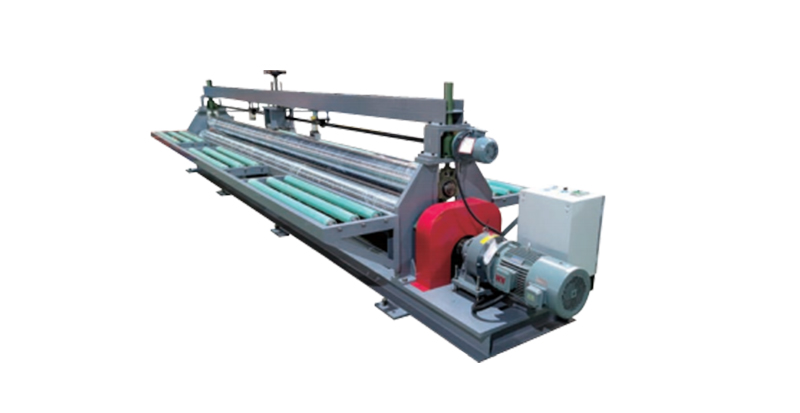

Tekercscsévélő és kiegyenesítő gép: A tárolás és szállítás során a tekercs deformációjának problémáját célzó berendezés hidraulikus expanziós tengelyt használ a tekercs rögzítésére, és együttműködik egy többgörgős egyengető rendszerrel az ívelt alumínium/acél tekercs lapítására. Az egyengetési pontosság elérheti a ±0,1 mm/m-t, biztosítva, hogy a nyersanyag lapos állapotban kerüljön a magvonalba, és elkerülhető az anyag vetemedése miatti egyenetlen kompozit kötés. Különböző szélességű (1220-2440 mm) és tömegű (max. 5t) tekercsekkel kompatibilis, és a magvezeték adagolórendszeréhez csatlakoztatható a folyamatos adagolás érdekében.

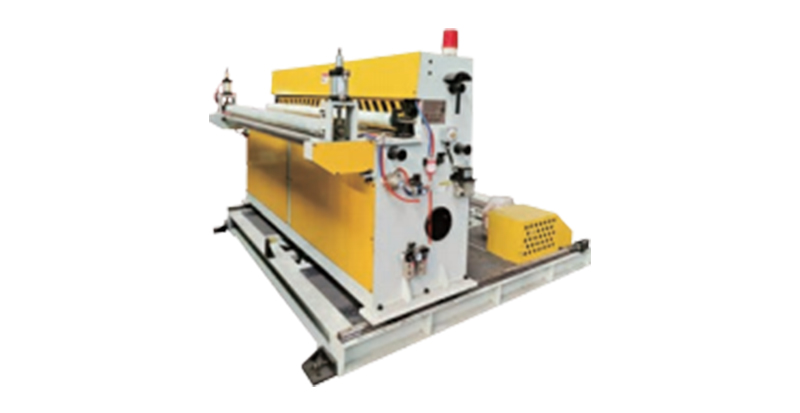

Anyagvágó és -vágó gép: A tűzálló kompozit panelekben használt szervetlen, nem éghető maganyagokhoz (ásványgyapot, cementfarostlemez) ez a gép CNC vágórendszert alkalmaz a maganyag meghatározott méretekre (2000-6000 mm hosszúság, 1220-2440 mm szélesség) 5 mm-es vágási hibával. Ugyanakkor az élvágó modul polírozhatja a vágott felületet a sorja eltávolítása érdekében, így biztosítva a szoros illeszkedést a maganyag és a fémfelületi réteg között a kompaundálás során. A berendezés porgyűjtő berendezéssel van felszerelve a vágási por összegyűjtésére és a környezetvédelmi követelmények teljesítésére

2. Gyártási folyamat segédberendezései
Ezek a berendezések szinkronban futnak a fő gyártósorral, hogy optimalizálják a gyártási folyamatot, javítsák a hatékonyságot és csökkentsék a kézi beavatkozást.
Automatikus ragasztókeverő és -adagoló gép: A fémkompozit panel gyártósorának kompozit kötőelemével összhangban ez a gép automatikusan keveri a tűzálló ragasztókat vagy dekoratív ragasztókat a beállított aránynak megfelelően (keverési pontosság ±1%). A ragasztótároló tartály állandó hőmérsékletű és keverőrendszerrel van felszerelve, hogy a ragasztó viszkozitását stabilan tartsa (elkerülve a ragasztó megszilárdulását vagy leválását). A csővezeték típusú adagolószerkezet közvetlenül csatlakozhat a magvonal ragasztóbevonó egységéhez, biztosítva a folyamatos és egyenletes ragasztóellátást, és 15%-kal csökkenti a ragasztóhulladék mennyiségét a kézi adagoláshoz képest.

Feszességszabályozó segédeszköz: Az alumínium tekercs színes bevonat gyártósorának bevonó- és kötőelemeibe szerelt eszköz szervomotort használ az alumínium tekercs feszességének valós időben történő beállításához (50-500 N feszültség beállítási tartomány). Automatikusan képes kompenzálni a tekercs átmérőjének csökkenése okozta feszültségváltozásokat működés közben, így biztosítva, hogy az alumínium tekercs ne gyűrődjön meg és ne törjön el a bevonat és a kikeményedés során. Az eszköz össze van kötve a magvonal intelligens vezérlőrendszerével az adatszinkronizálás és a paraméterek összekapcsolása érdekében

3. Minőségérzékelő segédberendezések
Ez a kategória a félkész- és késztermékek valós idejű vagy mintavételes észlelésére szolgál, biztosítva, hogy a termékek megfeleljenek a minőségi előírásoknak, és elkerülve a minősítetlen termékek piacra kerülését.​

Online bevonatvastagság detektor: Alkalmas alumínium tekercs színes bevonat gyártósorhoz, ez az érzékelő érintésmentes lézeres vastagságmérési technológiát használ az alumínium tekercs bevonat vastagságának valós időben történő észlelésére (észlelési tartomány 5-30 μm, pontosság ± 0,5 μm). Automatikusan meg tudja jelölni az abnormális vastagságú pozíciókat, és riasztást küld a magvonal vezérlőrendszerének, amely felszólítja a paraméterek beállítását. Az észlelési adatok automatikusan tárolásra kerülnek a rendszerben, ami kényelmes a termékminőség nyomon követéséhez

Tűzállósági mintavételi teszter: A tűzálló fém kompozit panelek gyártósorával összhangban ez a teszter mintát vehet félkész panelekből (mintaméret 300 × 300 mm), és 10 perces magas hőmérsékletű lángtesztet végezhet (a GB 8624-2012 szabványt szimulálva). Automatikusan rögzíti a panel hátoldalának hőmérsékletváltozását és azt, hogy van-e olvadás vagy csepegés, így gyorsan megállapítja, hogy a panel megfelel-e az A2/B1 fokozatú tűzállósági követelményeknek. A mintavételi folyamat automatizált, elkerülve a kézi működési hibákat és javítva az észlelés hatékonyságát

4. Késztermék utófeldolgozási segédberendezései
Ezeket a berendezéseket kész fémkompozit panelek vagy színes alumínium tekercsek csomagolására, kezelésére és tárolására használják, biztosítva a termék integritását a szállítás és tárolás során.

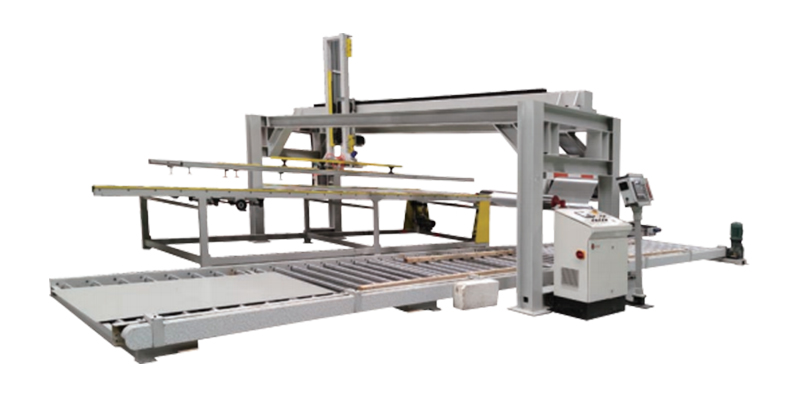

Automatikus panelrakodó gép: A fém kompozit panel gyártósor vágókapcsához csatlakoztatva ez a gép egy mechanikus kar segítségével megragadja a vágott kész paneleket (legfeljebb 50 kg/darab), és szépen egymásra rakja őket. A halmozási magasság állítható (max. 1,5 m), a halmozási pozíció pontossága ±2 mm. Védőfólia burkoló funkcióval van felszerelve, amely megakadályozza a panel felületének karcolódását egymásra rakás közben. A kézi halmozáshoz képest háromszorosára növeli a hatékonyságot és csökkenti a munkaintenzitást

Tekercscsomagoló és súlymérő gép: A kész színes alumínium tekercseknél ez a gép automatikusan becsomagolja a tekercset sztreccs fóliával (3-5 rétegű csomagolóréteg), hogy megakadályozza a nedvességet és a port. A beépített mérőérzékelő pontosan meg tudja mérni a tekercs súlyát (mérési tartomány 100-5000kg, pontosság ±1kg), és a súlyt, a specifikációt és a gyártási dátumot kinyomtatja a címkére, amely automatikusan ráragasztja a tekercsre. A becsomagolt tekercset könnyű be-, ki- és tárolni, csökkentve ezzel a szállítási károkat

II. A segédberendezések alapvető előnyei
1. Erős kompatibilitás az alapvonalakkal
A Zhangjiagang Hongyang Machinery három technológiai platformjára (precíziós sebességváltó-vezérlés, intelligens folyamatrendszerek, moduláris felépítés) támaszkodva a kiegészítő berendezéseket az alapvető gyártósorokkal együtt fejlesztik. Az interfész mérete, a vezérlési protokoll és a működési paraméterek teljes mértékben illeszkednek a magvonalakhoz, elkerülve a különböző gyártók keverőberendezései által okozott kompatibilitási problémákat. Például az automatikus ragasztókeverő gép további módosítás nélkül közvetlenül csatlakozhat a kompozit panel gyártósor ragasztóbevonat-egységéhez, megvalósítva a „plug-and-play” funkciót.

2. A magas intelligencia csökkenti a manuális függőséget
A legtöbb segédberendezés intelligens vezérlőrendszerrel van felszerelve: az online bevonatvastagság-érzékelő automatikusan észleli és riaszt; az automatikus panelrakó gép képes végrehajtani a pilóta nélküli működést; a feszültségszabályozó segédeszköz automatikusan be tudja állítani a paramétereket a magsor működési állapotának megfelelően. Ezek a funkciók csökkentik a kézi beavatkozást, elkerülik az emberi hibákat (mint például a kézi mintavételi észlelési hibák, a kézi halmozási szabálytalanságok), és javítják a gyártás stabilitását. A berendezés kezelőfelülete egyesül a magvonal vezérlőrendszerével, amelyet a kezelők kényelmesen elsajátíthatnak.

3. Testreszabható, hogy megfeleljen a különféle igényeknek
A moduláris tervezési koncepció alapján a segédberendezések testreszabhatók az ügyfél gyártási méretének és termékjellemzőinek megfelelően. Például a kisméretű gyártású ügyfelek számára kisméretű tekercscsévélő gép (max. tekercstömeg 2t) biztosítható; Az extra nagy méretű kompozit paneleket (>6000 mm hosszúságú) gyártó ügyfelek számára testreszabható a meghosszabbított maganyag vágógép. A Suzhou Mérnöki Technológiai Kutatóközpont és a Hongyang Machinery Jiangsu tartományi diplomás munkaállomása technikai támogatást nyújt a testreszabáshoz, biztosítva, hogy a testreszabott berendezések megfeleljenek a gyártási követelményeknek.

III. Kiegészítő berendezések vállalati támogatása
A fémkompozit anyagok intelligens berendezések professzionális gyártójaként a Zhangjiagang Hongyang Machinery átfogó támogatást nyújt a segédberendezésekhez:
Minőséggarancia: Minden segédberendezést az ISO 9001 minőségirányítási rendszer szabványainak megfelelően gyártanak, és a kulcsfontosságú alkatrészeket (például szervomotorok, lézerdetektorok) jól ismert márkáktól importálják, biztosítva a berendezések élettartamát (átlagos élettartam ≥8 év).​

Értékesítés utáni szolgáltatás: A vállalat 48 órás globális segélyszolgálatot biztosít a segédberendezésekhez. Hiba esetén a mérnökök távolról diagnosztizálhatják és irányíthatják a karbantartást; ha helyszíni szolgáltatásra van szükség, a megbeszélt időn belül megérkezhetnek az ügyfél telephelyére. Ugyanakkor a cég rendszeres karbantartási útmutatást és alkatrészellátást biztosít, biztosítva a berendezések stabil működését.​

Szisztematikus megoldás: A segédberendezéseket nem önállóan értékesítik, hanem az alapvető gyártósorokhoz illesztve szisztematikus gyártási megoldást alkotnak. A cég műszaki csapata a vevő gyártási folyamatának és igényeinek megfelelően elkészíti a legmegfelelőbb segédberendezés-konfigurációs tervet, segítve az ügyfeleket az optimális termelési hatékonyság elérésében.

Eddig a Hongyang Machinery segédberendezéseit 45 országba és régióba exportálták a mag gyártósorokkal együtt, amelyek a világ 20 legnagyobb fémkompozit anyaggyártója közül 14-et szolgálnak ki. A vállalat globális fémkompozit berendezések szolgáltatási rendszerének fontos részévé vált, szilárd támogatást nyújtva az ügyfelek hatékony termeléséhez.​
